Контрольно-распределительные блоки со стеклом

ЛОКАЛЬНЫЕ КОНТРОЛЬНО-РАСПРЕДЕЛИТЕЛЬНЫЕ БЛОКИ СО СТЕКЛОМ

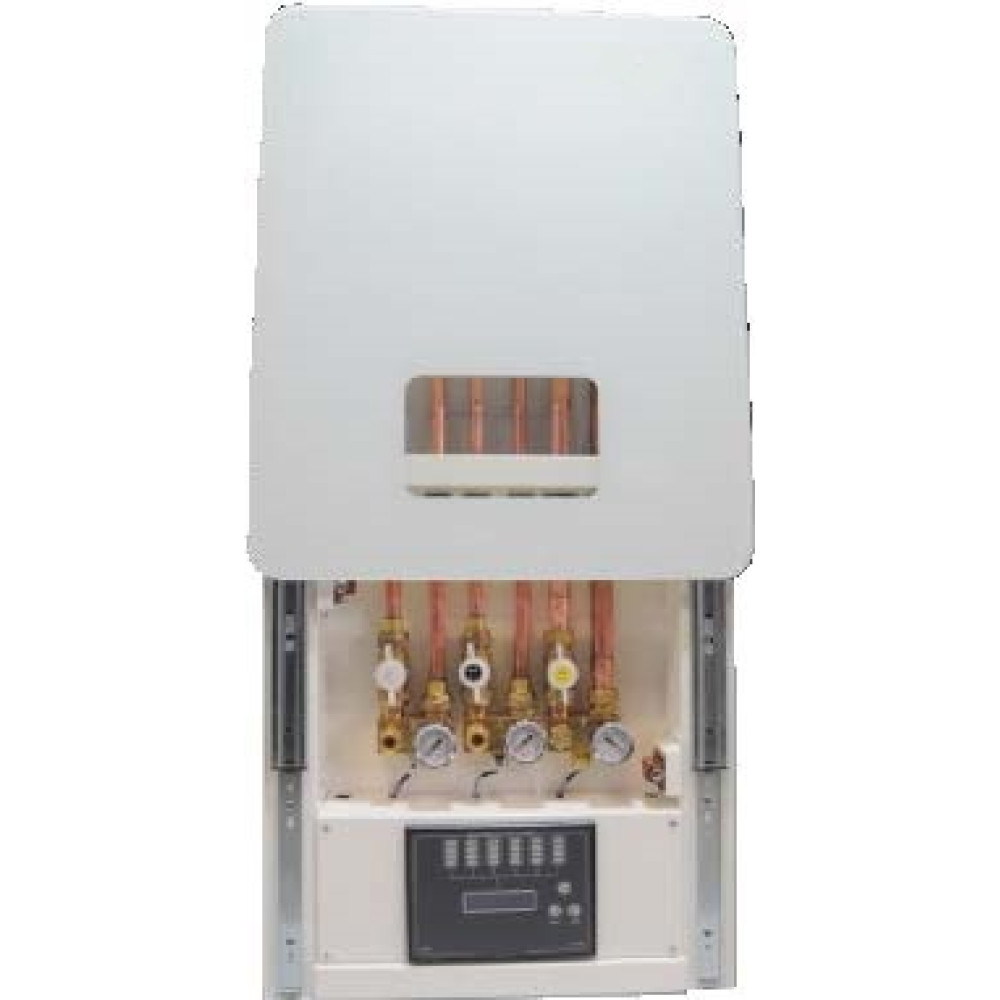

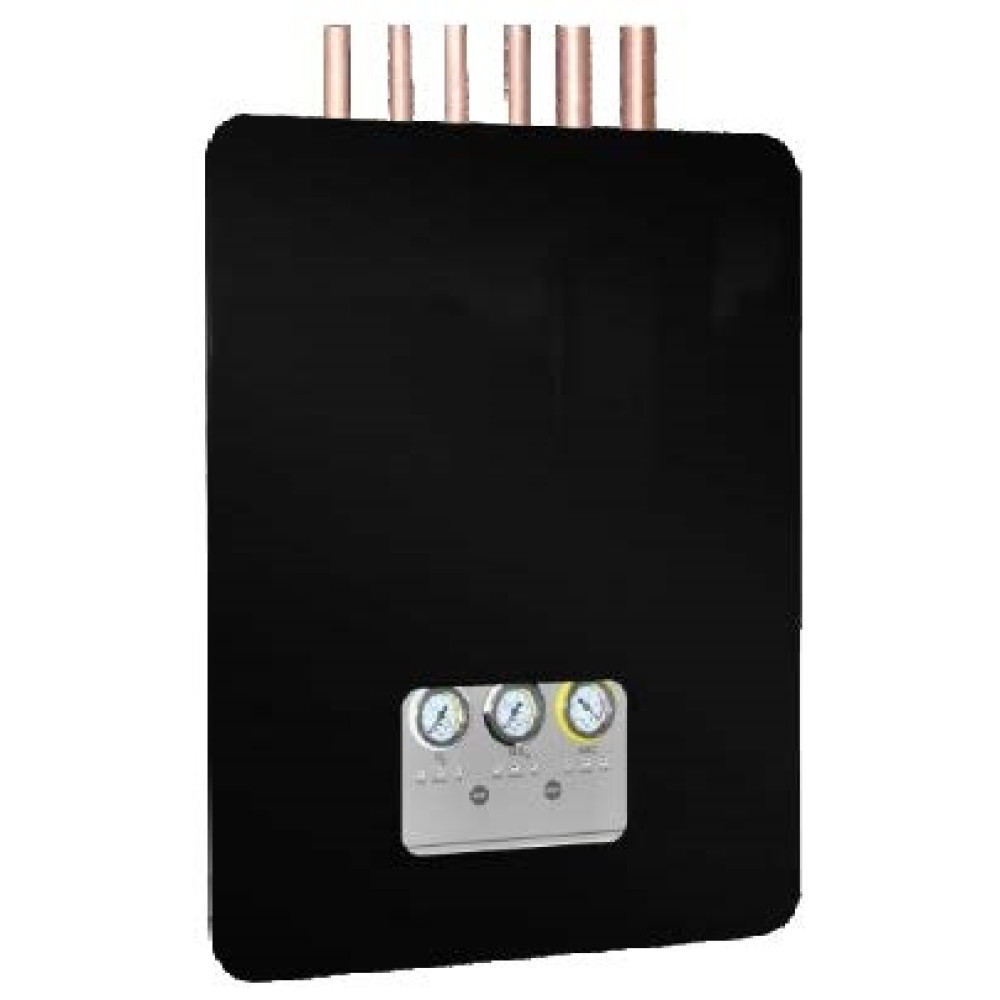

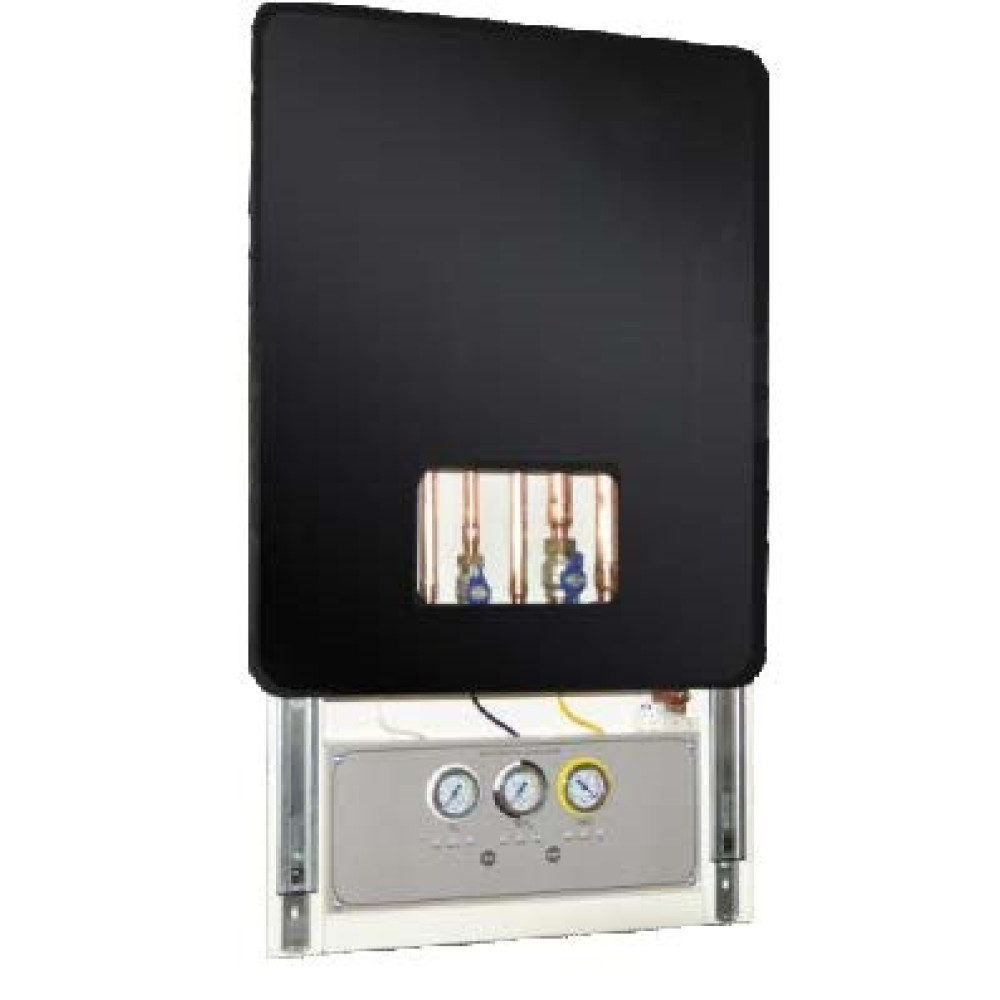

Блоки открываются после смещения крышки, установленной на рельсах. Под крышкой открывается неглубокое пространство, в отличие от настенных блоков. Передняя поверхность изготовлена ​​из гладкого стекла - это обеспечивает очень удобную очистку и высокий уровень гигиеничности блока.

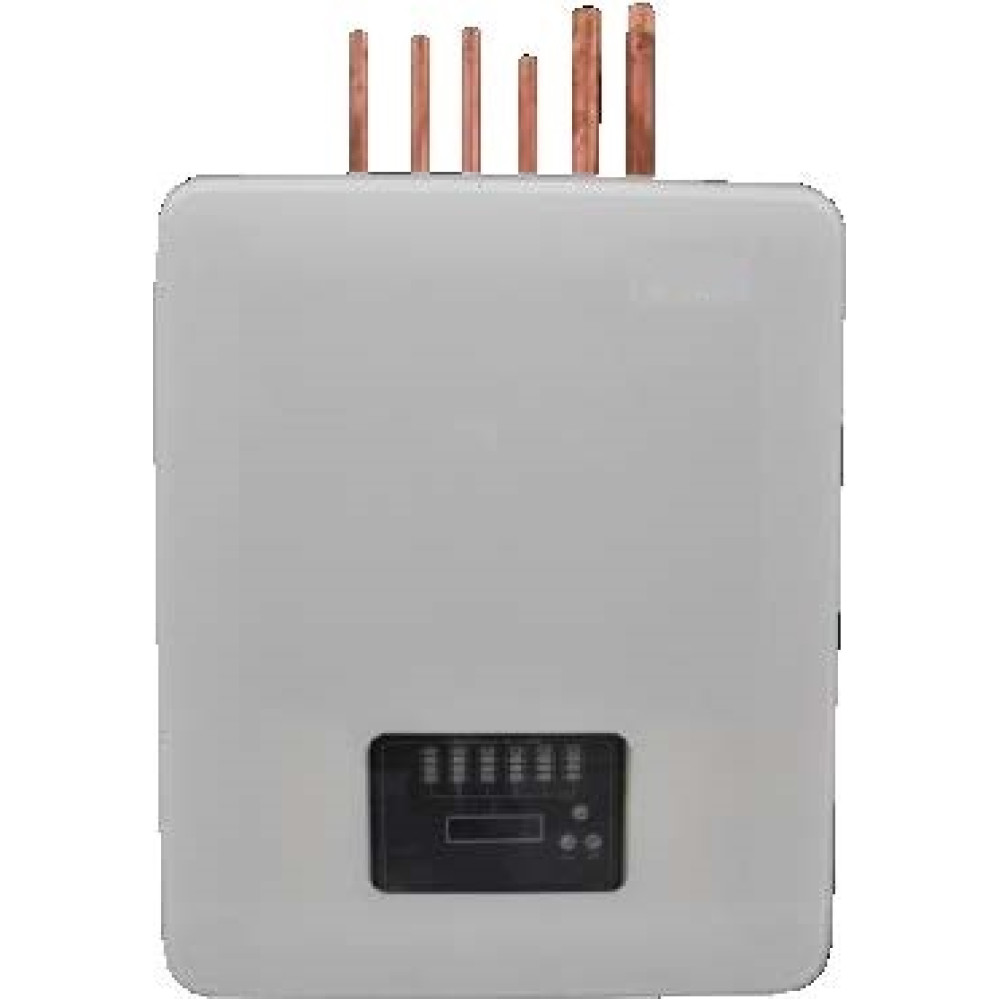

В зависимости от заказа локальные контрольно-распределительные блоки могут устанавливаться на стену или утопленными, на одном уровне с поверхностью. Корпус контрольно-распределительных блоков производится из алюминиевого профиля, поскольку этот материал имеет длительный период эксплуатации, он легкий, его удобно устанавливать и поддерживать в надлежащем состоянии. На панели предусмотрена стеклянная крышка, которая закрывается - таким образом обеспечивается доступ только для технических специалистов. На прозрачной части крышки указанные названия газов, установлен блок сигнализации, через стекло хорошо видно показания датчиков, согласно стандарту 837-1. На панели установлены регуляторы - это обеспечивает удобство настройки. Блок сигнализации предназначен для разбивания и получения доступа к системе блокировки.

Система соединена с трубопроводом медными трубками, для отключения надо просто разомкнуть соединения.
В производстве контрольно-распределительных блоков применяются первоклассные материалы в соответствии с действующими стандартами. Контрольно-распределительные блоки устанавливаются на основе современных методов монтажа.

• Датчики давления обеспечивают мониторинг давления в системе распределения газа; уровень давления отображается на панели сигнализации.
• Для управления используется отсечной клапан на входе в систему.
• Клапаны с тефлоновыми уплотнителями на лицевой стороне соединения обеспечивают удобное подключение к коллектору труб в сборе.
• Разъем управления соответствующим газом в аварийной ситуации (по стандартам Национального Института Стандартов и Технологий США (NIST).
• На входе и выходе из клапана установлены коннекторы по стандартам NIST, выведены на фронтальную сторону блока.
• Коннекторы по стандартам NIST обеспечивают возможность продувки системы до подачи рабочего газа в систему.
• В блоках также предусмотрены датчики давления и вакуума - они установлены после локального контрольно-распределительного блока, далее в трубопроводе, перед устройствами звуковой и световой сигнализации.
• Отдельные части системы можно отключить для технического обслуживания или ремонта без прерывания поставок газа во всей системе.

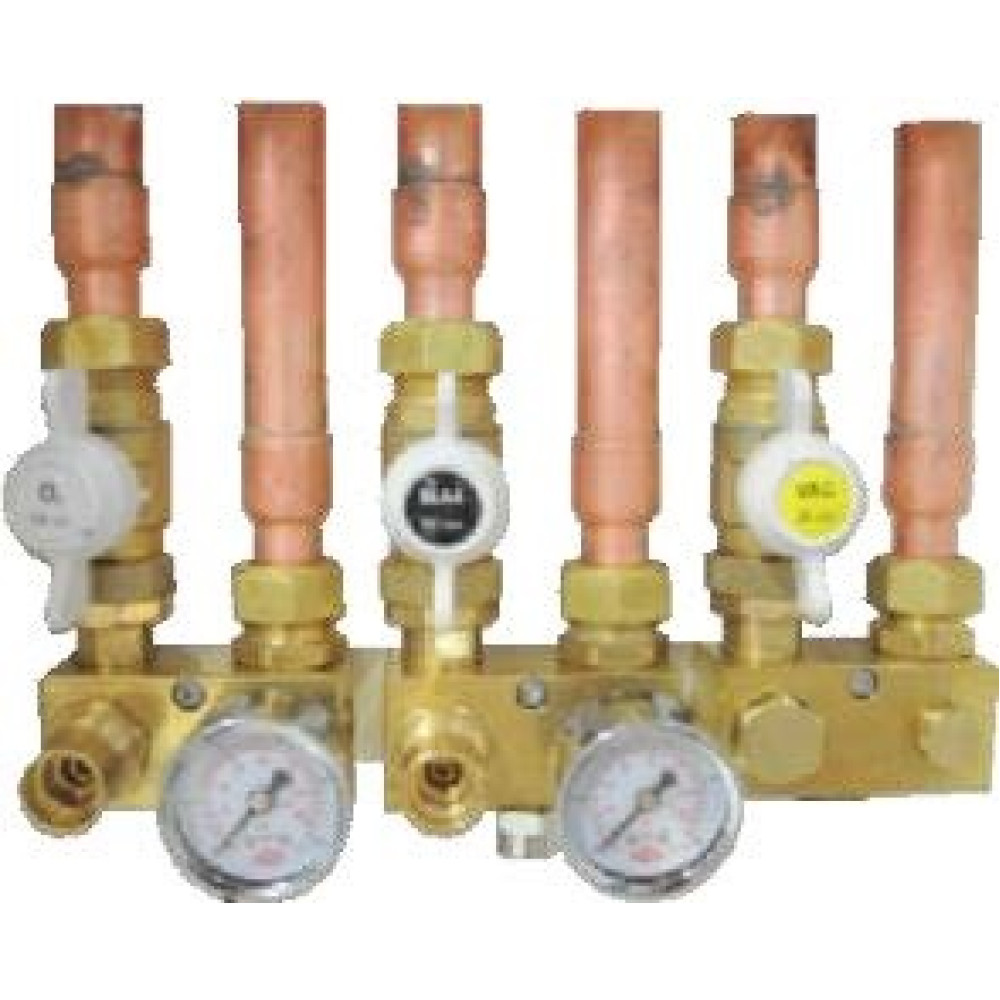

Контрольно-распределительные блоки для кислорода, закиси азота, сжатого воздуха 4 бара, сжатого воздуха 8 бар, азота и углекислого газа оборудованы:

• манометром, который отражает давление в системе,
• отсекающими клапанными системами,
• разъемом управления соответствующим газом в аварийной ситуации на входе, после отсечного клапана системы,
• датчиком высокого - низкого давления.

Контрольно-распределительные блоки вакуума оборудованы:

• манометр вакуума, который отражает уровень вакуума,
• отсекающие клапаны системы,
• датчиком вакуума.

Контрольно-распределительные блоки производятся по системе управления качеством ISO 13485.

Линейные датчики давления установлены ниже панели, соединенные проводами с локальной системой сигнализации для обеспечения локального мониторинга давления в трубопроводе.

Блоки поставляются с трубопроводами и электропроводами, которые были собраны, установлены и протестированы заводом-изготовителем.

В настенных контрольно-распределительных блоках устанавливается не более 5 датчиков давления и табло, выведенных на панель сигнализации.

УСЛОВИЯ РАБОТЫ:

• температура: 10 - 40 ° C
• относительная влажность: 10 - 95%
• атмосферное давление: 0,1 - 800 Па
• контрольно-распределительные блоки не рассчитаны на работу во взрывоопасной среде.

Соответствие требованиям:

• ISO 60601-1, ISO 60601-1-2, ISO 7396-1, ISO 14971, ISO 15223-1
• HTM 02-01 / HTM 2022 Трубопроводы систем медицинских газов
• EN ISO 7396-1 Трубопроводы сжатых медицинских газов и вакуума
• EN ISO 18082 NIST Коннекторы низкого давления для медицинских газов
• EN 60601-1-8 Медицинское электрооборудование - рекомендации по сигнализации в медицинском электрооборудовании.

1. Контрольно-распределительные блоки со стеклом могут поставляться для любой комбинации газов (с или без сигнализации), по шесть отсечных клапанов на панели.
2. Для производства контрольно-распределительных блоков применяются первоклассные материалы в соответствии с действующими стандартами. Контрольно-распределительные блоки устанавливаются на основе современных методов монтажа.
3. Предлагаются настенные и полу-утопленные контрольно-распределительные блоки (устанавливаются выступающими с поверхности).
4. Каждый контрольно-распределительный блок поставляется после тщательного индивидуальной упаковки для предупреждения повреждений блока и гибки трубок медицинских газов во время транспортировки.
5. Блоки поставляются с трубопроводами и электропроводами, которые были собраны, установлены и прошли испытания давлением на заводе производителя.
6. Контрольно-распределительные блоки классифицируются, как медицинские приборы класса ИИ2, они поставляются с сертификатом происхождения.
7. Контрольно-распределительные блоки производятся по системе управления качеством ISO 13485.

Блок сигнализации:

• Блоки сигнализации систем медицинских газов предназначены для предоставления световой и звуковой информации соответствующим пользователям и техническому персоналу в случае неисправности или неполадок в разных частях системы медицинских газов. Блоки сигнализации устанавливаются в разных местах, там, где они будут хорошо заметны и слышны пользователям, в зависимости от типа сигнализации.
• Блоки сигнализации, производимые нашей компанией, предназначены для предоставления информации об условиях работы источников медицинских газов и систем распределительных трубопроводов, установленных в разных отделениях клиники.

Блоки сигнализации состоят из следующих частей:

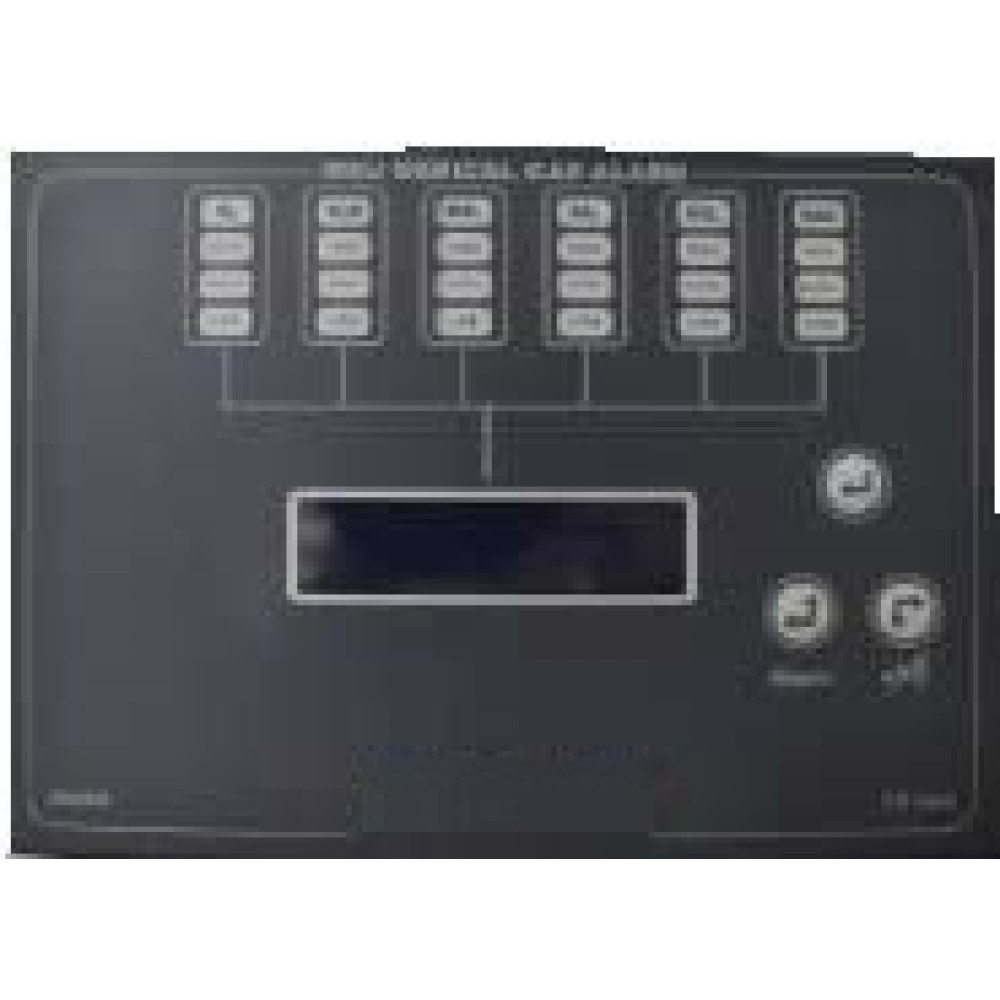

• Передняя панель с жидкокристаллическим экраном, визуальными и звуковыми индикаторами, кнопками «Тест» (Test), «Перезагрузка» (Reset), "Отключение звука» (Mute)
• печатная плата с электронными компонентами, контактными клеммами питания и сигналов;
• корпус для установки на стене.

Центральный пульт сигнализации разработан для предупреждения об отклонении в давлении на выходе из центральных установок системы медицинских газов, окончание запаса в баллонах центральных установок, неисправности в компрессорах воздуха и насосах вакуума в центральных установках. На этот пульт отправляются данные о высоком и низком давлении от датчиков давления, установленных в трубопроводах газов на выходах из центральных установок. Как правило, центральный пульт устанавливается в хирургических отделениях или технических помещениях медицинских газов.

Блок сигнализации на этаже разработан для предупреждения об отклонении от нормальных значений давления в распределительной сети медицинских газов.
На него поступают данные о высоком и низком давлении от датчиков давления, установленных в трубопроводах газов в местах использования, он предоставляет пользователям звуковое и световое предупреждение в случае чрезмерно высокого или низкого давления. обычно такой
блок устанавливается рядом с распределительным электрощитом на этаже.

ХАРАКТЕРИСТИКИ

• Регулируемый фон жидкокристаллического экрана с большим выбором цветов / яркости.
• Самодиагностика: сигналы блока сигнализации (зеленый, желтый и красный), светодиодные индикаторы на передней панели, звуковой сигнал проверяются согласно установленным значениям включения соответствующего сигнала.
• Блок сигнализации подает световые и звуковые сигналы в следующих случаях:
• Очень высокое или низкое давление в системе распределения,
• Очень высокое переходное давление,
• Утечка в системе не работающего газового баллона,
• Изменения, которые оказывают влияние на условия работы.
• Удобное в использовании меню.
• Удобное перекрывания газов, которые не используются.

Цена указана за конфигурацию SLIDE - 2 GAS.

Цена варьируется в зависимости от конфигурации.

Вы можете связаться с нами для получения дополнительной технической информации, уточнения цен и возможных конфигураций, оформления заказа.
